محول مغمور بالزيت

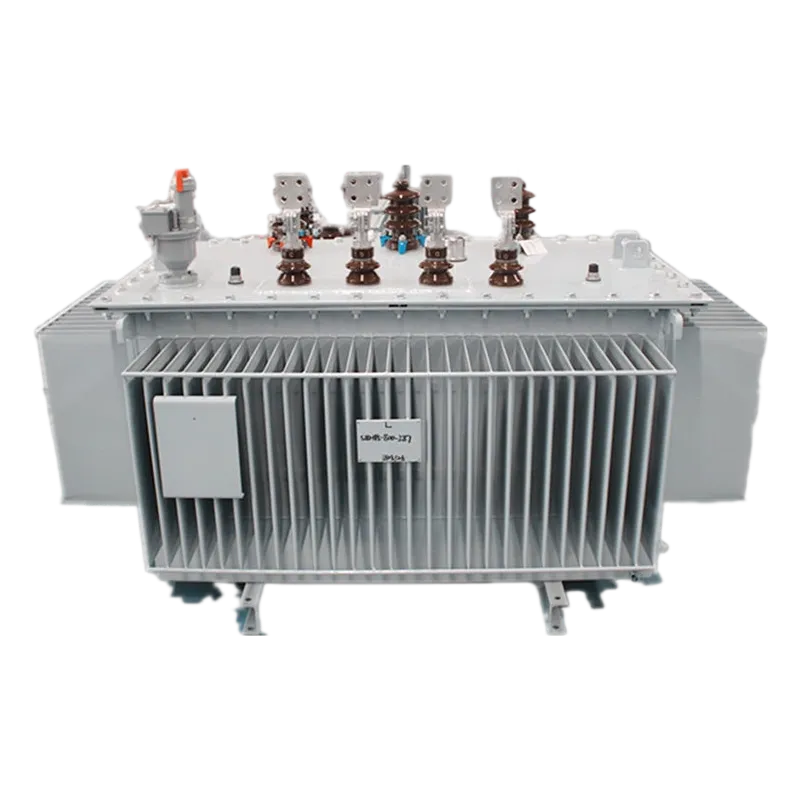

محول مغمور بالزيت مصنوع من سبيكة غير متبلورة

تقوم المحولات بتحويل جهد الشبكة إلى الجهد المطلوب للنظام أو الحمل، مما يحقق نقل وتوزيع الطاقة الكهربائية. ويُعزى تأثير محولات سلسلة S(B)H-M المغمورة بالزيت والمصنوعة من سبيكة غير متبلورة، باعتبارها معدات توزيع طاقة جديدة موفرة للطاقة، إلى استخدامها نوعًا جديدًا من سبائك الحديد غير المتبلورة ذات خصائص مغناطيسية ناعمة ممتازة.

تفاصيل المنتج

تقوم المحولات بتحويل جهد الشبكة إلى الجهد المطلوب للنظام أو الحمل، مما يحقق نقل وتوزيع الطاقة الكهربائية. ويُعزى كفاءة محولات سلسلة S(B)H-M المغمورة بالزيت والمصنوعة من سبيكة غير متبلورة، باعتبارها معدات توزيع طاقة جديدة موفرة للطاقة، إلى استخدام سبيكة حديدية غير متبلورة مبتكرة ذات خصائص مغناطيسية ناعمة ممتازة.

يتوافق هذا المنتج مع المعايير الوطنية GB1094 "محولات الطاقة" وGB/T25446-2010 "المعايير الفنية ومتطلبات محولات توزيع الطاقة ذات القلب المصنوع من سبيكة غير متبلورة والمغمورة بالزيت".

ميزات المنتج

السبيكة غير المتبلورة هي نوع جديد من مواد الشرائح. تفتقر هذه المواد إلى البنية البلورية، وتتميز بقدرة مغناطيسية منخفضة ومقاومة عالية، مما يؤدي إلى انخفاض فقد التيار الدوامي.

يُتيح استخدام هذه المادة في القلب إنتاج نوع جديد من المحولات الموفرة للطاقة، مما يقلل فقد الطاقة في حالة عدم التحميل بأكثر من 75% مقارنةً بمحولات التوزيع من النوع S11 الحالية. يتكون قلب المحول من بنية ملفوفة ثلاثية الأطوار بخمسة أطراف، ذات مقطع عرضي مستطيل.

الملفات مستطيلة الشكل؛ ملف الجهد العالي ملفوف بسلك مطلي بالمينا من الأسيتال، وملف الجهد المنخفض ملفوف بسلك مسطح أو رقائق نحاسية، مما يزيد من قدرة المحول على تحمل قصر الدائرة.

تعتمد مجموعة توصيلات المحول تقنية Dyn11 لتجنب تأثير التوافقيات العالية، وتتميز بمقاومة عالية للأحمال غير المتوازنة، مما يحسن جودة إمداد الطاقة بشكل ملحوظ.

يستخدم المحول نظام تعبئة زيت مفرغة من الهواء، مما يزيل فقاعات الهواء تمامًا من الملفات ويضمن أداء عزل مستقر. تم الاستغناء عن خزان الزيت، واستُبدلت أنابيب الزيت بمشعات مموجة أو صفائحية كمكونات تبريد. يمكن ضغط وسادة مملوءة بالهواء أعلى خزان الزيت مع تمدد زيت المحول، مما يعزل زيت المحول عن الغلاف الجوي، ويمنع ويبطئ تدهور الزيت وامتصاص الرطوبة في العزل، ويعزز موثوقية التشغيل، ولا يتطلب أي صيانة أثناء التشغيل العادي.

المواصفات القياسية

القدرة المقدرة (كيلو فولت أمبير)	المستوى 1 (النوع 25)	المستوى 2 (النوع 21)	المستوى 3 (النوع 15)	نسبة ممانعة القصر (%)
شريط من الصلب الكهربائي	شريط من الصلب الكهربائي	شريط من الصلب الكهربائي
الفقد عند اللاحمل (واط)	فقد الحمل (واط)	بدون حمل Loss (W)	فقد الحمل (واط)	بدون حمل Loss (W)	فقد الحمل (واط)
Dyn11/Yzn11	Yyno	Dyn11/Yzn11	Yyno	Dyn11/Yzn11	Yyno
30	25	510	480	33	535	510	33	630	600	4.0
50	35	735	700	43	780	745	43	910	870
63	40	880	840	50	930	890	50	1090	1040
80	50	1060	1010	60	1120	1070	60	1310	1250
100	60	1270	1215	75	1350	1285	75	1580	1500
125	70	1530	1450	85	1615	1540	85	1890	1800
160	80	1870	1780	100	1975	1880	100	2310	2200
200	95	2210	2100	120	2330	2225	120	2730	2600
250	110	2590	2470	140	2735	2610	140	3200	3050
315	135	3100	2950	170	3275	3120	170	3830	3650
400	160	3660	3480	200	3865	3675	200	4520	4300
500	190	4380	4170	240	4625	4400	240	5410	5150
630	250	5020	320	5300	320	6200	4.5
800	300	6075	380	6415	380	7500
1000	360	8340	450	8800	450	10300
1250	425	9720	530	10260	530	12000
1600	500	11745	630	12400	630	14500
2000	550	14000	710	14800	720	18300	5.0
2500	670	15450	860	16300	865	21200
