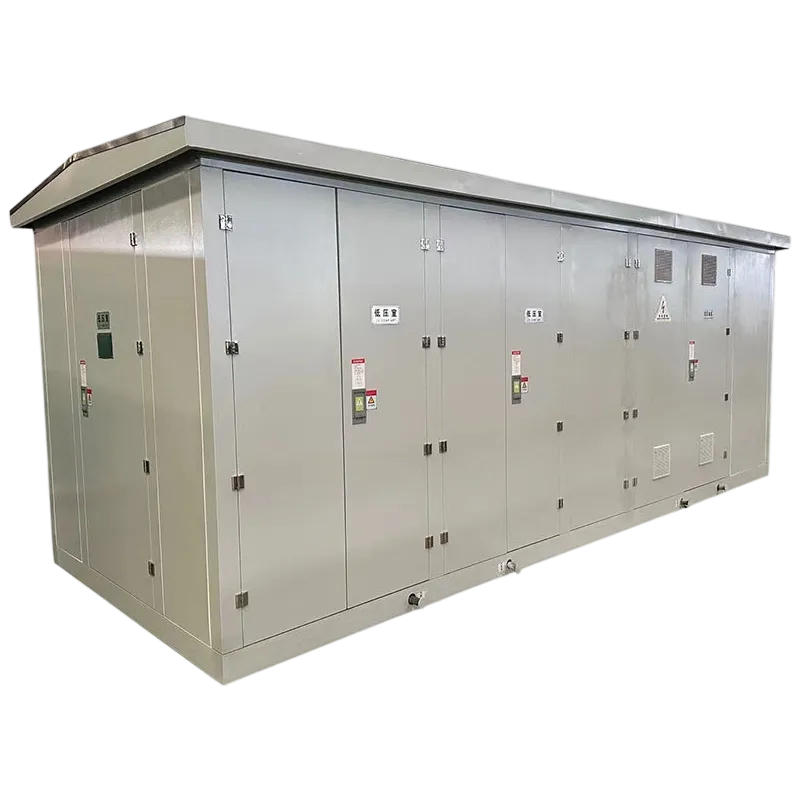

محطة فرعية خارجية معيارية من نوع الصندوق من سلسلة YB-12
محطة التحويل الجاهزة من سلسلة YB عبارة عن مجموعة مدمجة من معدات توزيع الطاقة تجمع بين معدات كهربائية عالية الجهد، ومحولات، ومعدات كهربائية منخفضة الجهد. تُستخدم هذه المحطة في المباني الشاهقة في المدن، والمناجم، وحقول النفط، ومواقع الإنشاء المؤقتة لاستقبال وتوزيع الطاقة الكهربائية في نظام توزيع الطاقة.
تفاصيل المنتج
محطة YB الجاهزة هي وحدة توزيع طاقة متكاملة وصغيرة الحجم، تجمع بين معدات كهربائية عالية الجهد، ومحولات، ومعدات كهربائية منخفضة الجهد. تُستخدم هذه المحطة في المباني الشاهقة في المدن، والمناجم، وحقول النفط، ومواقع الإنشاء المؤقتة لاستقبال وتوزيع الطاقة الكهربائية ضمن شبكة توزيع الطاقة.
تتميز محطة YB الجاهزة بتكاملها القوي، وصغر حجمها، وهيكلها المدمج، وتشغيلها الآمن والموثوق، وسهولة صيانتها، وقابليتها للنقل. بالمقارنة مع محطات الهندسة المدنية التقليدية، فإن مساحة محطة جاهزة بنفس السعة لا تتجاوز عادةً 1/10 إلى 1/15 من مساحة المحطة التقليدية، مما يقلل بشكل كبير من أعباء وتكاليف التصميم والإنشاء. في أنظمة توزيع الطاقة، يمكن استخدامها في أنظمة توزيع الشبكات الحلقية، بالإضافة إلى أنظمة التوزيع ثنائية الطاقة أو أنظمة التوزيع الطرفية الشعاعية، مما يجعلها نوعًا جديدًا من المعدات المتكاملة لإنشاء وتجديد محطات الطاقة في المناطق الحضرية والريفية.
يتوافق المنتج مع المعيار الوطني GB/T17467-1998 "محطات فرعية مسبقة الصنع عالية الجهد/منخفضة الجهد".
المواصفات القياسية
SPECIFICATIONS
| اسم | وحدة | معدات الجهد العالي | محول | معدات ذات جهد منخفض |
|---|---|---|---|---|
| الجهد المقنن | kV | 10 | 10/0.4 | 0.4 |
| التيار المقنن | A | 630 | 50 | 100~2500 |
| التردد المقدر | Hz | 50 | 50 | |
| السعة المقدرة | kVA | 100~1250 | ||
| يتحمل التيار الأقصى المقدر | kA | 20/4S | 30/1S | |
| التيار المستقر الديناميكي المقدر (الذروة) | kA | 50 | 63 | |
| تيار الدائرة القصيرة المقدر (الذروة) | kA | 50 | 15~30 | |
| تيار قطع الدائرة القصيرة المقنن | kA | 31.5(Fuse) | ||
| تردد الطاقة مع جهد ثابت لمدة دقيقة واحدة | A | 630 | ||
| قدرة تحمل نبضات البرق | kV | بالنسبة للأرض: 42 بين المراحل؛ 48 بين فترات الراحة | 35/28(5min) | 20/2.5 |
| مقاومة نبضات Wohagjng | بالنسبة للأرض: 75 بين المراحل؛ 85 بين فترات الراحة | 75 | ||
| فئة حماية الغلاف | IP23 | IP23 | IP23 | |
| ضوضاء | dB | 1~6 | النوع المغمور بالزيت ≤ 55؛ النوع الجاف ≤ 65 | |
| عدد الدوائر | رقم | 2 | 4~30 | |
| أقصى قدرة تعويض القدرة التفاعلية للجهد المنخفض | kvar | 300 |
