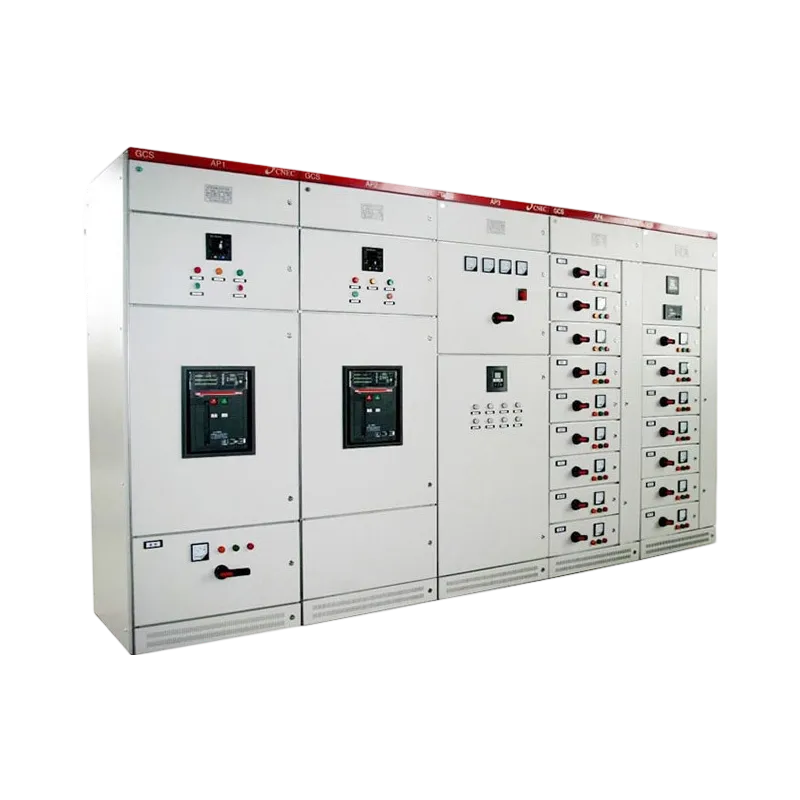

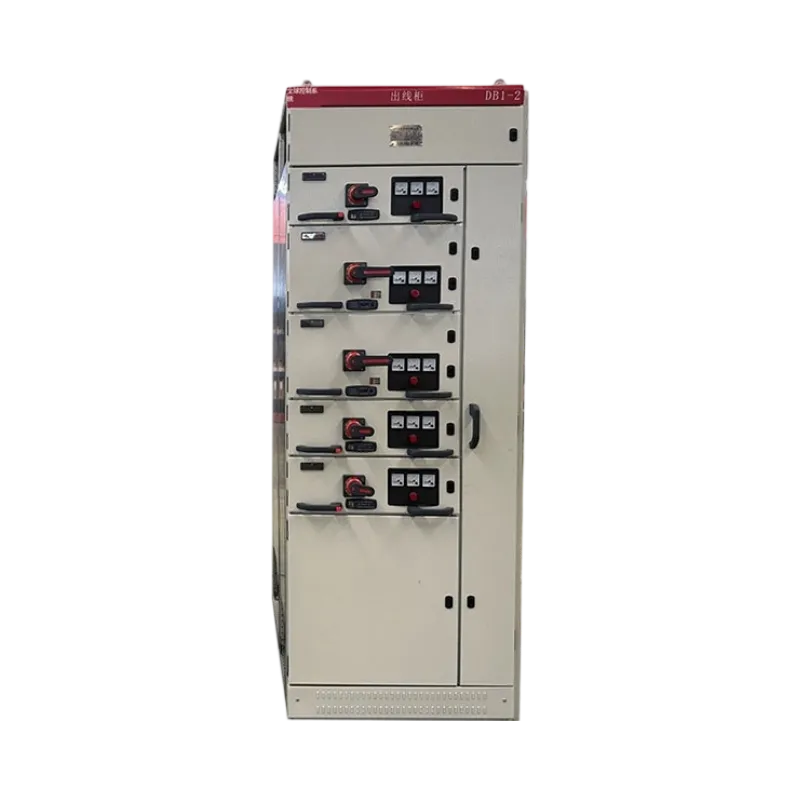

مفاتيح كهربائية قابلة للسحب منخفضة الجهد من سلسلة GCS
تُعدّ أجهزة سلسلة GCS مناسبة لأنظمة توزيع الطاقة في قطاعات صناعية متنوعة، مثل محطات توليد الطاقة، والبترول، والكيماويات، والمعادن، والنسيج، والمباني الشاهقة. في محطات توليد الطاقة الكبيرة، وأنظمة البتروكيماويات، وغيرها من المواقع ذات مستويات الأتمتة العالية والتي تتطلب واجهات حاسوبية، تُستخدم هذه الأجهزة كأجهزة توزيع طاقة كاملة منخفضة الجهد لتوزيع الطاقة، والتحكم المركزي في المحركات، وتعويض القدرة التفاعلية في أنظمة توليد وتزويد الطاقة بتردد تيار متردد ثلاثي الأطوار يبلغ 50 (60) هرتز، وجهد تشغيل اسمي 380 (400) فولت، (660) فولت، وتيار اسمي 4000 أمبير أو أقل.
تفاصيل المنتج
تُعدّ أجهزة سلسلة GCS مناسبة لأنظمة توزيع الطاقة في قطاعات صناعية متنوعة، مثل محطات توليد الطاقة، والبترول، والكيماويات، والمعادن، والمنسوجات، والمباني الشاهقة. في محطات توليد الطاقة الكبيرة، وأنظمة البتروكيماويات، وغيرها من المواقع ذات مستويات الأتمتة العالية والتي تتطلب واجهات حاسوبية، تعمل هذه الأجهزة كمفاتيح كهربائية منخفضة الجهد لتوزيع الطاقة، والتحكم المركزي في المحركات، وتعويض القدرة التفاعلية في أنظمة توليد وتزويد الطاقة الكهربائية ثلاثية الأطوار بتيار متردد بتردد 50 (60) هرتز، وجهد تشغيل مقنن 380 (400) فولت أو 660 فولت، وتيار مقنن 4000 أمبير أو أقل.
تتوافق هذه المنتجات مع المعايير التالية: GB7251 "مجموعات مفاتيح الجهد المنخفض"، وJB/T9661 "مجموعات مفاتيح الجهد المنخفض القابلة للسحب"، وIEC60439-1 "مجموعات مفاتيح الجهد المنخفض والتحكم". ظروف التشغيل العادية
1. درجة حرارة الهواء المحيط: الحد الأقصى +40 درجة مئوية، والحد الأدنى -5 درجات مئوية؛ يجب ألا يتجاوز متوسط درجة الحرارة خلال 24 ساعة +35 درجة مئوية؛
2. الرطوبة النسبية للهواء المحيط: لا تتجاوز 50% عند درجة حرارة قصوى +40 درجة مئوية، ويُسمح برطوبة نسبية أعلى عند درجات حرارة أقل، مثل 90% عند +20 درجة مئوية، مع مراعاة احتمالية حدوث تكثف عرضي نتيجة لتغيرات درجة الحرارة؛
3. الارتفاع: يجب ألا يتجاوز موقع التركيب الداخلي 2000 متر.
4. يجب ألا يتجاوز ميل الجهاز بالنسبة للآلة الرأسية أثناء التركيب 5 درجات، ويجب أن يكون هيكل الخزانة مستويًا نسبيًا (متوافقًا مع معيار GBJ232-82)؛
5. يجب تركيب الجهاز في مكان خالٍ من الاهتزازات الشديدة والصدمات، وفي مكان لا تتعرض فيه المكونات الكهربائية للتآكل المفرط؛
6. في حال وجود متطلبات خاصة من المستخدم، يُرجى التواصل مع شركتنا لإيجاد حل.
المواصفات القياسية
SPECIFICATIONS
| الجهد الاسمي للدائرة الرئيسية (فولت) | AC380(400)、(660) | |
| الجهد الاسمي للدائرة المساعدة (فولت) | AC220,380(400)/DC110,220 | |
| التردد الاسمي (هرتز) | 50(60) | |
| جهد العزل الاسمي (فولت) | 660(1000) | |
| التيار المقنن (أمبير) | قضيب توصيل أفقي | ≤4000 |
| قضيب التوزيع (MCC) من نوع Hammer | 1000 | |
| تيار التحمل المقنن لفترة قصيرة لقضيب التوزيع (كيلو أمبير/ثانية واحدة) | 50、80 | |
| التيار المقنن لتحمل الذروة لقضيب التوزيع (كيلو أمبير / 0.1 ثانية) | 105、175 | |
| جهد اختبار تردد القدرة (فولت/دقيقة واحدة) | الدائرة الرئيسية | 2500 |
| دائرة مساعدة | 1760 | |
| فئة حماية قضبان التوزيع | نظام ثلاثي الأطوار رباعي الأسلاك | A、B、C、PEN |
| نظام ثلاثي الأطوار خماسي الأسلاك | A、B、C、PEN | |
| فئة الحماية | IP30、IP40 |
